TL型摩擦式扭矩限制器

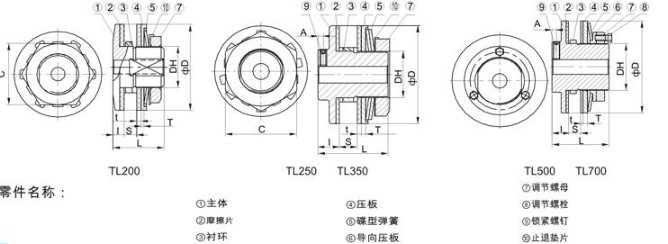

TL型摩擦式扭矩限制器（扭力限制器、安全联轴器、安全离合器），当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭矩，当过载情形消失后自行恢复联结。这样就防止了机械损坏，避免了昂贵的停机损失。扭矩限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。     摩擦式扭矩限制器TL200-TL700的尺寸表

型号

扭矩范围

（Nm）

最高转速

(rpm)

成品孔径

最大孔径

衬环长度

衬环外径

中心元件配合孔径

D

DH

L

I

T

t

S

(max)

A

C

质量

（ kg）

调节螺栓

TL200-1

3.9-9.8

6600

8

14

3.8

6.0

30-0.020 -0.041

30+0.033 0

50

M24

29

6.5

1.6

2.5

7

-

36

0.26

-

TL200-2

6.9-20

TL250-1

6.9-27

6600

10

22

4.5

8.0

41-0.025 -0.050

41-0.039  0

65

M35

48

16

4.0

3.2

9

4

50

0.74



TL250-2

14-54

TL350-1

20-74

5600

17

25

6.0

14.5

49-0.025 -0.050

49+0.039  0

89

M42

62

19

4.0

3.2

16

5

65

2.48

-

TL350-2

34-149

TL500-1

47-210

2700

20

42

6.0

14.5

74-0.030 -0.060

74+0.046  0

127

M65

76

22

6.0

3.2

16

6

-

3.85

3-M8x1

TL500-2

88-420

TL700-1

116-569

2100

30

64

8

22

105-0.036 -0.071

105+0.054  0

178

M95

98

24

7

3.2

29

6.5

-

-.44

3-M10x1

TL700-2

223-1080

       摩擦式扭矩限制器TL10-TL20的尺寸表



型号

扭矩范围

（N.M）

最高转速（rpm）

成品内孔

最大孔径

衬环长度

衬环外径

中心元件配合直径

D

D H

L

I

T1

T2

t

S

(max)

C

质量

（Kg）

调节螺栓

TL10-16

400-1240

1400

30

72

12.5

19.5

135-0.085 -0.125

135+0.07  0

254

100

115

23

8.5

-

4

24

19

21

M18x1.5

TL10-24

590-1860

TL14-10

890-2660

1200

40

100

19.5

23.5

185-0.07 -0.12

185-0.07  0

356

145

150

31

13

13

4

29

27

52

M26x1.5

TL14-15

1960-3920

TL20-16

2450-4900

800

50

135

15.5

23.5

226-0.07 -0.12

226+0.07  0

508

185

175

36

15

18

4

31

36

117

M32x1.5

TL

20-12

4610-9310
