DLM10（EKE）多片电磁离合器







    DLM10（EKE）多片电磁离合器是我国80 年代中期引进西德EKE品种，它与DLM2电磁离合器结构基本相同，结构合理，在机械传动系统中，本产品可主动部分运转的情况下，使从动部分与结合和分离。摩擦片有半湿式（G）和干式（S）两种，均能达到标准要求。

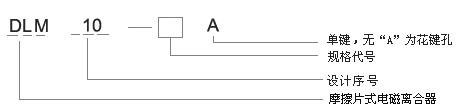

DLM10（EKE）多片电磁离合器型号说明：

    .

DLM10多片电磁离合器主要性能参数：

规格
Size
额定动力矩
Rated dynamic Torque
N.m
额定静力矩
Rated Static Torque
N.m
空载力矩Drag Torque (≤)N.m
接通时间
Engagement
Time(≤)S
断开时间Disengagement Time(≤)S
额定电压Rated Voltage DC V
线圈消耗功率(20℃)
Coil Consumption Power(20℃)W
允许最高转速Allowed Max Revolution
r/min 		重量Weight Kg
1A/1A.G
12.5
20/14
0.088/0.05
0.14/0.11
0.03/0.025
24
26
3000
2

2A/2A.G
25
40/27.5
0.175/0.10
0.18/0.16
0.032/0.028
24
27
3000
2.6
4A/4A.G
40
63/44
0.280/0.16
0.20/0.18
0.04/0.03
24
33
3000
3.2
6A/6A.G
63
100/70
0.350/0.26
0.25/0.20
0.045/0.04
24
43
3000
4
10A/10A.G
100
160/110
0.500/0.35
0.28/0.25
0.06/0.045
24
43
3000
5.5
16A/16A.G
160
250/175
1.00/0.56
0.30/0.28
0.08/0.06
24
47
2500
7.8
25A/25.G
250
400/280
1.50/0.88
0.35/0.30
0.11/0.08
24
55
2200
11
40A/40A.G
400
630/440
2.50/1.40
0.40/0.35
0.12/0.11
24
62
2000
15
63A/63A.G
630
1000/700
4.00/2.20
0.50/0.40
0.15/0.12
24
70
1750
21
100A/100A.G
1000
1600/1100
6.00/3.00
0.60/0.50
0.18/0.15
24
79
1600
32
160A/160A.G
1600
2500/1750
10/5.5
0.90/0.70
0.22/0.18
24
93
1350
50
250A/250A.G
2500
4000/2750
15/8.6
1.15/0.90
0.28/0.25
24
110
1200
77
400A/400A.G
4000
6300/4400
24/14
1.30/1.20
0.35/0.30
24
123
1000
122

DLM10多片电磁离合器外形及安装尺寸：
