RWC型滚珠式扭矩限制器







   RWC型滚珠式扭矩限制器又称（扭力限制器、安全联轴器、安全离合器），是一种扭矩超载保护装置。内置滚珠机构，当扭矩超过设定限值时，滚珠从凹坑中弹出，扭矩限制器开始打滑空转，可以在滚珠机构附近安装限位开关或者传感器，通过限位开关和传感器来控制电机停机或者启动报警装置，有效的减少因机器过载运行带来的损失。

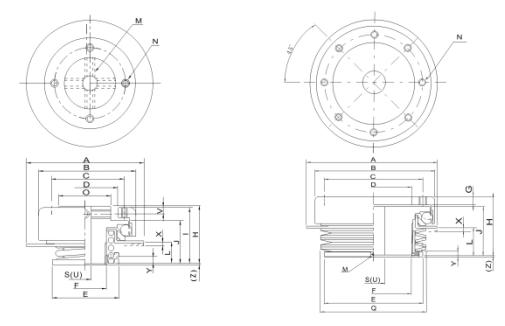

RWC型滚珠式扭矩限制器 (M):扭力调整螺帽之固定螺丝之孔径及间隙 (N):安装螺栓孔深度 (S):预留孔尺寸 (U):最大加工孔径尺寸 (X):当超负载时，侦测压板弹跳距离 (Ymax):扭力调整螺帽锁紧之最大高度 (Z):当弹簧不受力时，扭力调整螺帽之高度。 (T):绊动扭力的调整范围 (δ)：最大可容许角度错误之误差 (α)：最大可承受联接两个轴心之间隙容许尺寸 (ε)：最大可容许承受转动速度 (Nmax):最大可承受转动速度 (W):重量

注1.间隙误差是依集合H之尺寸所得知最大可容许轴向力矩之尺寸量注2.平行（相同）误差是表示扭力传动钢珠所发生之最大公差量 注3.使用于速度超过Nmax时（RPM），请向本公司咨询。

RWC型滚珠式扭矩限制器规格表

型号

T（N.m）

δ(°)

α(mm)

ε(mm)

Nmax(rpm)

J(Kg.m2  )

W（Kg）

4RWC-007S

4RWC-010S

4RWC-030S

4RWC-045S

0.3-0.7

0.4-1.0

1.0-3.0

1.5-4.5

1

±1.0

0.05

2000

0.09X10-3

0.25

5RWC-030S

5RWC-060S

5RWC-100S

5RWC-180S

0.8-0.3

1.5-6.0

2.0-10.0

4.0-18.0

1

±1.0

0.05

1600

0.4X10-3

0.68

6RWC-06S

6RWC-1S

6RWC-3S

6RWC-5S

2-6

3-10

8-30

15-50

1.5

±1.5

0.05

1000

1.7X10-3

1.5

7RWC-6L

7RWC-10L

7RWC-20H

7RWC-35H

20-60

30-100

60-200

100-350

1.2

±1.8

0.1

700

5.8X10-3

3.2

8RWC-12L

8RWC-15L

8RWC-35H

8RWC-45H

40-120

60-150

100-350

120-450

1.2

±2

0.1

500

0.014

5.3

11RWC-20L

11RWC-35L

11RWC-65H

11RWF-100H

70-120

100-350

200-650

300-1000

1

±2.5

0.1

400

0.035

10.8

14RWC-30L

14RWC-45L

14RWC-130H

14RWC-200H

100-300

150-450

500-1300

800-2000

0.7

±3.5

0.1

300

0.093

20

18RWC-160L

18RWC-250L

18RWC-380H

18RWC-500H

700-1600

1000-2500

1600-3800

3000-5000

0.5

±3.5

0.1

200

0.4

45



RWC滚珠式扭矩限制器尺寸表



型号

A

B

C

D

E

F

G

H

I

J

L

M

N

Q

S

U

O

V

X

Ymax

Z

4RWC-007S

4RWC-010S

4RWC-030S

4RWC-045S

64

52

PCD

40

34

H7

32

M20

x1

5

28

27

20.5

7.6

8.0

7.6

8.0

4-M5

X0.8-

4-M5

X0.7

-

7

15

27

4.5

0.7

1.1

0.7

1.1

2.7

3.0

3.3

4.0

0.6

0.2

0.6

0.2

5RWC-030S

5RWC-060S

5RWC-100S

5RWC-180S

82

71

PCD

55

46

H7

45

M30

X1.5

7

40

39

30

13.1

13.7

13.1

13.7

4-M6

X0.8

4-M4

X0.7



-

9

22

36

5.5

0.6

1.2

0.6

1.2

5.4

6.5

7.6

8.0

0.3

-0.3

0.3

-0.3

6RWC-06S

6RWC-1S

6RWC-3S

6RWC-5S

93

95

PCD

70

50

H7

58

M40

P1.5

9

52

-

40

18.5

19

18.5

19

2-M5

X0.8

8-M6

X1

-

12.5

30

-

-

1.4

2.2

1.4

2.2

8.7

5.7

10

9.6

3.2

2.8

3.2

2.8



7RWC-6L

7RWC-10L

7RWC-20H

7RWC-35H

128

116

PCD

90

70

H7

88

M55

X2

10

65

-

52

30

31

30

31

2-M5

X0.8

8-M8

X1.25

102

16.5

40

-

-

1.6

2.6

1.6

2.6

6.4

7.1

6.4

6.2

2.0

0.9

1.7

0.6

8RWC-12L

8RWC-15L

8RWC-35H

8RWC-45H

164

142

PCD110

90

H7

108

M75

X2

12

75

-

60

35

36

35

36

2-M5

X0.8

8-M8

X1.25

130

16.5

52

-

-

1.7

2.7

1.7

2.7

10.8

5.9

6.9

5.7



 2.5

1.6

1.8

0.9

11RWC

20L

11RWC-35L

11RWC-65H

11RWC-100L

198

176

PCD

130

110

H7

134

M96x2

16

90

-

70

41.5

43

41.5

43

2-M5

X0.8

8-M10X1.5

160

27

68

-

-

2.0

3.2

2.0

3.2

10.8

11.2

7.4

6.7

2.4

1.0

-0.1

-1.5

14RWC-30L

14RWC-45L

14RWC-130H

14RWC-200H

236

208

PCD

160

130H7

158

M120X2

16

100

-

80

44.0

44.0

44.0

44.0

2-M6X1

8-M12X1.75

186

27

90

-

-

2.1

3.7

2.1

3.7

7.5

6.0

10.0

10.2

4.5

4.5

3.5

3.5

18RWC-160L

18RWC-250L

18RWC-380H

18RWC-500H

285

285

PCD

20

170H7

220

M170P3

18

130

-

108

59

59

59

59

2-M6P1

8-M16X2

236

50

130





3.7

6.2

3.7

6.2

12.5

8.3

8.0

6.5

4.8

5.0

5.0

5.2
