RWF型滚柱式扭矩限制器







     RWF型滚柱式扭矩限制器又称（扭力限制器、安全联轴器、安全离合器），是一种扭矩超载保护装置。内置滚柱机构，当扭矩超过设定限值时，滚柱从凹坑中弹出，扭矩限制器开始打滑空转。由于是滚柱机构，所有使用寿命更持久。可以在滚珠机构附近安装限位开关或者传感器，通过限位开关和传感器来控制电机停机或者启动报警装置，有效的减少因机器过载运行带来的损失。

RWF型滚柱式扭矩限制器

(M):扭力调整螺帽之固定螺丝之孔径及间隙

(N):安装螺栓孔深度

(S):预留孔尺寸

(U):最大加工孔径尺寸

(X):当超负载时，侦测压板弹跳距离

(Ymax):扭力调整螺帽锁紧之最大高度

(Z):当弹簧不受力时，扭力调整螺帽之高度。

(T):绊动扭力的调整范围

(δ)：最大可容许角度错误之误差

(α)：最大可承受联接两个轴心之间隙容许尺寸

(ε)：最大可容许承受转动速度

(Nmax):最大可承受转动速度

(W):重量

注1.间隙误差是依集合H之尺寸所得知最大可容许轴向力矩之尺寸量

注2.平行（相同）误差是表示扭力传动钢珠所发生之最大公差量

注3.使用于速度超过Nmax时（RPM），请向本公司咨询。



型号

T（N.m）

a(N)

b(N)

C(N.m)

Nmax(rpm)

J(Kg.m2  )

W（Kg）

4RWF-007S

4RWF-010S

4RWF-030S

4RWF-045S

0.3-0.7

0.4-1.0

1.0-3.0

1.5-4.5

69

392

3.4

2000

0.05X10-3

0.24

5RWF-030S

5RWF-060S

5RWF-100S

5RWF-180S

0.8-0.3

1.5-6.0

2.0-10.0

4.0-18.0

108

569

6.9

1600

0.05X10-3

0.50

6RWF-07S

6RWF-1S

6RWF-3S

6RWF-5S

2-7

3-10

10-30

15-50

3822

7938

118

800

1.3X10-3

1.5

7RWF-7L

7RWF-12L

7RWF-25H

7RWF-40H

22-70

40-120

80-250

120-400

7154

10780

196

600

4.8X10-3

3.4

8RWF-12L

8RWF-20L

8RWF-40H

8RWF-60H

50-120

70-200

120-400

200-600

10290

14700

372

400

0.015

6.2

11RWF-25L

11RWF-35L

11RWF-85H

11RWF-120H

80-250

120-350

220-850

350-1200

14700

22050

666

300

0.035

11.4

14RWF-30L

14RWF-45L

14RWF-120H

14RWF-180H

110-300

150-450

420-1200

600-1800

23520

28420

1019

250

0.085

20

18RWF-130L

18RWF-180L

18RWF-300H

18RWF-500H

400-1300

800-1800

1500-3000

3000-5000

30184

35280

1441

180

0.3

42

RWF滚柱式扭矩限制器规格表

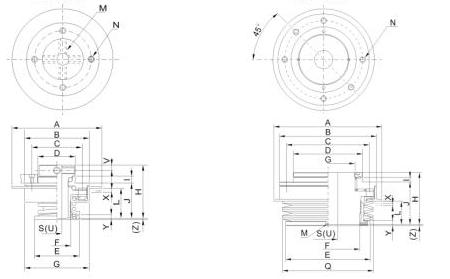

      4RWF-5RWF                                      6RWF-18RWF



型号

A

B

C

D

E

F

G

H

I

J

L

M

N

Q

S

U

V

X

Ymax

Z

4RWF-007S

4RWF-010S

4RWF-030S

4KRF-045S

64

46

PCD

36

26h7

32

M20X1

46

38

4.7

25

21.2

21.4

21.2

21.4

4-M5

X0.8

4-M4

P0.7

-

7

12

4

1.1

1.3

1.1

1.3

2.2

2.4

2.5

3.3

0.7

0.5

0.7

0.5

5RWF-030S

5RWF-060S

5RWF-100S

5RWF-180S

82

63

PCD

50

35h7

45

M30

X1.5

63

50

4.7

34

29

29.5

29

29.5

4-M6

X0.8

4-M4

P0.7



-

9

20

6

0.9

1.4

0.9

1.4

5.6

5.0

7.5

6.4

1.3

0.8

1.3

0.8

6RWF-07S

6RWF-1S

6RWF-3S

6RWF-5S

88

88

PCD

75

60

h7

58

M40

X1.5

M40X1.5

60

5

48

25

25.5

25

25.5

2-M5X0.8

6-M6

X1

-

12.5

30

-

1.3

2.0

1.3

2.0

9.0

7.6

9.5

9.8

3.9

3.2

3.9

3.2

7RWF-7L

7RWF-12L

7RWF-25H

7RWF-40H

128

113

PCD

95

75h7

88

M56X2

M52X1.5

70

6.6

55

30

31

30

31

2-M5

X0.8

6-M6X1.25

102

16.5

40



1.6

2.5

1.6

2.5

5.3

4.9

6.2

6.2

1.7

0.9

1.4

0.6

8RWF-12L

8RWF-20L

8RWF-40H

8RWF-60H

164

138

PCD

120

100h7

108

M75X2

M72X1.5

82

7.6

65

37.5

38.5

37.5

38.5

2-M5

X0.8

6-M8

X1.25

130

16.5

52

-

1.6

2.5

1.6

2.5

6.2

6.2

7.5

7.0

0

-0.8

-0.7

-1.5

11RWF-25L

11RWF-35L

11RWF-85H

11RWF-120H

198

170

PCD

148

120h7

134

M96X2

M90X1.5

95

9.6

75

42.0

43.0

42.0

43.0

2-M5

X0.8

6-M10X1.5

160

27

68

-

2.0

3.0

2.0

3.0

7.3

5.0

7.7

7.4

2.0

1.0

-0.5

-1.5

14RWF-30L

14RWF-45L

14RWF-120H

14RWF-180H

236

206

PCD180

150h7

158

M120P2

M120P1.5

105

10.4

85

43.5

44.5

43.5

44.5

2-M6P1

6-M12X1.75

186

27

90

-

2.2

3.5

2.2

3.5

6.4

5.5

9.0

8.6

4.2

2.9

3.2

1.9

18RWF-130L

18RWF-180L

18RWF-300H

18RWF-500H

280

252

PCD215

180h7

220

M165X3

M140X2

135

12

110

59

60.5

59

60.5

2-M6X1

6-M16X2

236

50

110



3.3

5.0

3.3

5.0

10.7

7.7

8.8

7.7

5.0

3.3

5.2

3.5
