弹性联轴节+液力耦合器
弹性联轴节又称橡胶弹性联轴节,是用于机械传动轴系中联接两轴或轴与回转件的橡胶部件。主要起传递运动和动力的作用,而且有补偿两轴相对位移和缓冲减震等功能。与其他减震制品不同,它主要用于衰减传动轴系的扭转振动,其他产品主要衰机械直线振动。
弹性联轴节以高弹性橡胶作传达,吸收振动冲击效果极佳,并可减少噪音;轴方向短,节省空间;采用耐热橡胶,并有预压力存在,寿命长;安装对心容易,免保养。
弹性联轴节按受力情况,可分为压缩型和剪切型。按结构用途前者又有橡胶套柱销联轴器、橡胶板联轴器、梅花形弹性联轴节、万向弹性联轴节和空气弹簧联轴器等品种;后者有橡胶金属环联轴器、轮胎式联轴器、U形橡胶联轴器等。此类产品模量小、弹性变形大,可承受不同方向的载荷,阻尼小,价格低,在车辆、船舶及各种机械中得到广泛应用.

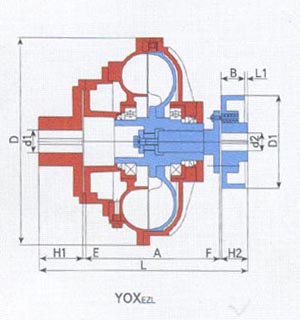

3、基本型+弹性联轴节(嵌入轴内)+制动轮 | ||||||||||
型号 |
A |
D |
E |
F |
充油量(L) |
重量(不包括油)kg |
最高转速(r/min) |
过载系数 | ||
max |
min |
|||||||||
YOXEZL400 |
329 |
φ480 |
5 |
6 |
9.3 |
4.65 |
120 |
1500 |
2~2.5 | |
YOXEZL420 |
329 |
φ495 |
5 |
6 |
12 |
6 |
140 |
1500 |
2~2.5 | |
YOXEZL450 |
367 |
φ530 |
6 |
6 |
13 |
6.5 |
1150 |
1500 |
2~2.5 | |
YOXEZL500 |
367 |
φ590 |
5 |
6 |
19.2 |
9.6 |
160 |
1500 |
2~2.5 | |
YOXEZL510 |
403 |
φ590 |
5 |
6 |
19 |
9.5 |
180 |
1500 |
2~2.5 | |
YOXEZL560 |
438 |
φ650 |
6 |
8 |
27 |
13.5 |
240 |
1500 |
2~2.5 | |
YOXEZL562 |
408 |
φ634 |
5 |
8 |
30 |
15 |
250 |
1500 |
2~2.5 | |
YOXEZL600 |
464 |
φ695 |
6 |
10 |
36 |
18 |
265 |
1500 |
2~2.5 | |
YOXEZL650 |
474 |
φ740 |
5 |
6 |
46 |
23 |
280 |
1500 |
2~2.5 | |
YOXEZL750 |
540 |
φ842 |
6 |
6 |
68 |
34 |
420 |
1500 |
2~2.5 | |
YOXEZL866 |
617 |
φ978 |
7 |
12 |
111 |
55.5 |
660 |
1500 |
2~2.5 |
