弹性连轴节(嵌入轴内)
弹性连轴节又称橡胶弹性连轴节,是用于机械传动轴系中联接两轴或轴与回转件的橡胶部件。主要起传递运动和动力的作用,而且有补偿两轴相对位移和缓冲减震等功能。与其他减震制品不同,它主要用于衰减传动轴系的扭转振动,其他产品主要衰机械直线振动。
弹性连轴节以高弹性橡胶作传达,吸收振动冲击效果极佳,并可减少噪音;轴方向短,节省空间;采用耐热橡胶,并有预压力存在,寿命长;安装对心容易,免保养
弹性连轴节按受力情况,可分为压缩型和剪切型。按结构用途前者又有橡胶套柱销联轴器、橡胶板联轴器、梅花形弹性连轴节、万向弹性连轴节和空气弹簧联轴器等品种;后者有橡胶金属环联轴器、轮胎式联轴器、U形橡胶联轴器等。此类产品模量小、弹性变形大,可承受不同方向的载荷,阻尼小,价格低,在车辆、船舶及各种机械中得到广泛应用。

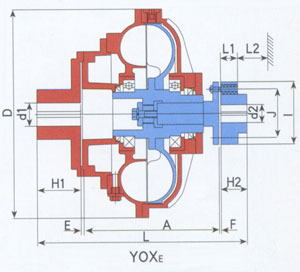

2、基本型+弹性连轴节(嵌入轴内)
| ||||||||||||||||
型号 |
D |
φE |
A |
F |
L1 |
L2min |
I |
J |
d1max |
d2max |
充油量(L) |
重量(不包括油(kg) |
最高转速(r/min) |
过载系数 | ||
max |
min |
|||||||||||||||
YOXE400 |
φ480 |
5 |
329 |
6 |
45 |
55 |
φ190 |
φ140 |
φ60 |
60 |
9.3 |
4.65 |
60 |
1500 |
2~2.5 | |
YOXE420 |
φ495 |
5 |
329 |
6 |
45 |
55 |
φ190 |
φ140 |
φ60 |
60 |
12 |
6 |
80 |
1500 |
2~2.5 | |
YOXE450 |
φ530 |
6 |
372 |
6 |
45 |
55 |
φ220 |
φ170 |
φ70 |
70 |
13 |
6.5 |
140 |
1500 |
2~2.5 | |
YOXE500 |
φ590 |
5 |
367 |
6 |
55 |
70 |
φ200 |
φ195 |
φ85 |
85 |
19.2 |
9.6 |
135 |
1500 |
2~2.5 | |
YOXE510 |
φ590 |
5 |
403 |
6 |
55 |
70 |
φ260 |
φ195 |
φ85 |
85 |
19 |
9.5 |
160 |
1500 |
2~2.5 | |
YOXE560 |
φ650 |
6 |
438 |
8 |
55 |
80 |
φ285 |
φ215 |
φ90 |
100 |
27 |
13.5 |
198 |
1500 |
2~2.5 | |
YOXE562 |
φ634 |
5 |
408 |
8 |
55 |
80 |
φ260 φ 285 |
φ195 φ215 |
φ90 φ100 |
80 100 |
30 |
15 |
240 |
1500 |
2~2.5 | |
YOXE600 |
φ695 |
6 |
464 |
10 |
70 |
95 |
φ310 φ 330 |
φ230 φ245 |
φ110 |
90 100 |
36 |
18 |
245 |
1500 |
2~2.5 | |
YOXE650 |
φ740 |
5 |
474 |
6 |
70 |
95 |
φ310 |
φ230 |
φ110 |
90 |
46 |
23 |
260 |
1500 |
2~2.5 | |
YOXE750 |
φ842 |
6 |
540 |
6 |
90 |
110 |
φ360 |
φ265 |
φ120 |
105 |
68 |
34 |
400 |
1500 |
2~2.5 | |
YOXE866 |
φ978 |
7 |
617 |
12 |
90 |
110 |
φ410 |
φ310 |
φ160 |
160 |
111 |
55.5 |
570 |
1000 |
2~2.5 | |
YOXE1000 |
φ1125 |
10 |
729 |
12 |
108 |
210 |
φ570 |
φ450 |
φ160 |
160 |
144 |
72 |
1190 |
750 |
2~2.5 | |
YOXE1150 |
φ1295 |
8 |
830 |
12 |
130 |
210 |
φ570 |
φ450 |
φ180 |
240 |
220 |
110 |
1720 |
750 |
2~2.5 |
