AMN型内张摩擦联轴器







AMN型内张摩擦式安全联轴器是摩擦式安全联轴器的一种结构型式，利用两个圆柱螺旋弹簧通过中间环压紧弓型摩擦片，使摩擦副之间产生摩擦力，该摩擦力的大小决定了联轴器的滑动转矩。通过更换弹簧以调整联轴器的滑动转矩。传递的转矩超出联轴器的滑动转矩时，联轴器主、从动侧之间打滑；当传递的转矩低于滑动转矩时，联轴器两侧无相对滑动，自动恢复正常工作。在使用范围内正常工作，一般不需更换零部件，在正确选用AMN型内张摩擦式安全联轴器的前提下，可以有效地部分减缓轴系传动起动时的冲击载荷，使机器匀加速起动，同时可防止因超载而烧毁电动机。可用于需过载安全保护的工况条件，以避免关键零部件的破坏。 AMN型内张摩擦式安全联轴器的基本参数和尺寸：

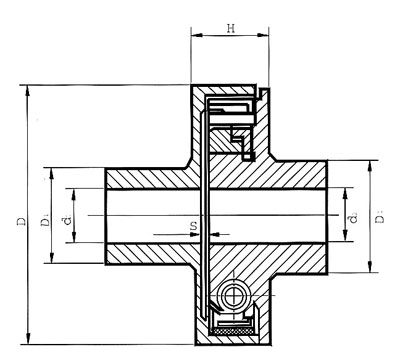

 1 半联轴器Ⅰ2 摩擦片 3 中间环 4 压缩弹簧 5 半联轴器Ⅰ

型号

滑动转矩 Tn N · m

许用转速 [n]r/min

轴孔直径

轴孔长度 L

D

D1

H

S

重量 kg

联轴器转动惯量 kg · m 2

min max

d1 、 d2

Y J1

AMN1

10~50

3000

16~38

30~80

153

75

52

5

9 ． 3

0 ． 014

AMN2

20~160

2800

25~48

44~112

195

85

66

5

18 ． 1

0 ． 047

AMN3

71~150

1800

35~75

60~142

295

115

91

5

48 ． 7

0 ． 317

AMN4

250~1600

1500

50~90

84~172

395

150

125

5

112

3 ． 38

AMN5

800~4000

1500

70~125

107~212

490

190

182

7

238

6 ． 2

AMN6

2500~6300

1000

95~160

132~302

590

240

213

33

490

14 ． 5



注 :1、 滑动转矩是联轴器在主、从动端开始产生相对滑动的瞬间所传递的转矩值。

2、滑动转动在 max 与 min 范围内，按 GB3507 规定系列值选，其偏差 +-10% 。

3、AMN5 与 AMN6 的半联轴 d1 侧只有一种轴孔长度 L ， AMN5 L=212mm, AMN6 L=302mm 。

4、允许径向偏差为 0.15mm. 。

5、允许角向偏差为 3 o
