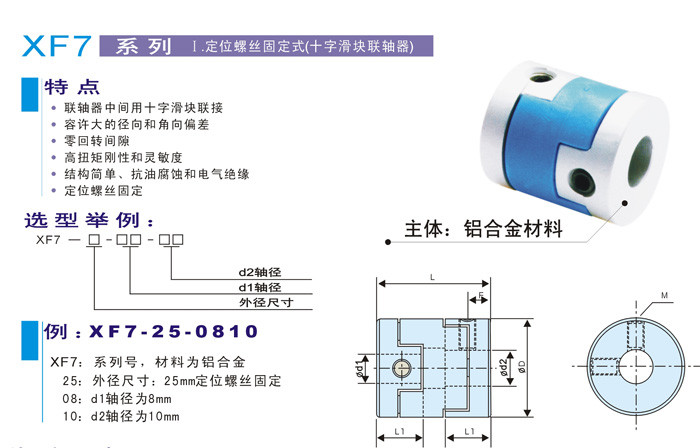

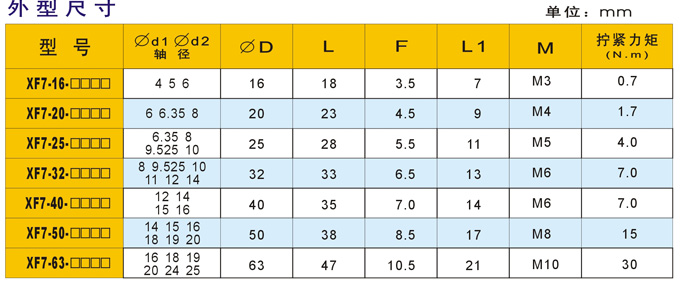

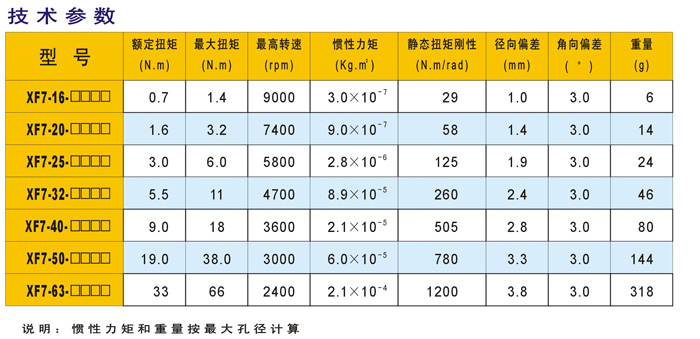

定位螺丝固定式十字滑块联轴器







十字滑块联轴器由三部分组成,分别是两个毂和一个中心滑块。中心滑块是一个扭矩的传动元件,一般有二种材质,聚缩醛材质的滑块适用于高扭矩刚性的应用中,尼龙材质的滑块有良好的缓冲和减震的作用。中心滑块的卡槽和两侧的毂进行榫接在一起并以此来进行力矩传递。中心滑块和毂间可用微小的压力进行吻合,并且两边呈90°相对分布的卡槽和两侧的毂进行榫接在一起。这种结合(聚缩醛材质的滑块)能使联轴器具有零反冲运转能力。在运转过程中,联轴器通过中心滑块在两毂间滑动来补偿偏差。
十字滑块联轴器有很多的优势,其中最突出的是这种联轴器具有很强的补偿平行偏差的能力,并且只产生很小的轴承荷载,在实际应用中很好地保护了精密轴承。除此以外,双十字滑块联轴器还可以平衡少量的角向偏差和轴向偏差。这种联轴器还具有电绝缘、低成本和机械保险丝的优点——因为一旦中心滑块损坏后,连接将完全脱离。
十字滑块联轴器平衡设计的联轴器具有在高转速应用中减震的性能。一般来说,这种联轴器多用在编码器、定位系统、伺服和步进马达等低扭矩应用中。由于这种联轴器容易拆装,也可用在需要经常清洁的系统中。双十字滑块联轴器是系列产品中的一种,此外还有高精度镗磨的轴套和刚性联轴器,五种零反冲运动控制联轴器(包括平行切缝联轴器、波纹管联轴器、双十字滑块联轴器、微型膜片式联轴器、爪式联轴器)
