DLM5-C湿式多片电磁离合器
DLM5-C系列湿式多片电磁离合器是DLM5型电磁离合器的派生系列,其性能与DLM5电磁离合器系列相同,外型尺寸、轴孔尺寸及电刷位置等都与DLMO系列相同,可替代DLMO系列.
取代关系如下:
DLM5-1.2C取代DLMO-2.5 DLM5-5C取代DLMO-6.3
DLM5-10C取代DLMO-16 DLMO5-2.5C取代DLMO-40
DLM5-C系列湿式多片电磁离合器性能参数:
规格 Size |
额定动力矩 Rated dynamic Torque N.m |
额定静力矩 Rated Static Torque N.m |
空载力矩Drag Torque (≤)N.m |
接通时间 Engagement Time(≤)S |
断开时间Disengagement Time(≤)S |
额定电压Rated Voltage DC V |
线圈消耗功率(20℃) Coil Consumption Power(20℃)W |
允许最高转速Allowed Max Revolution r/min |
重量Weight Kg | 供油流量Oil Flow Rates L/min |
1.2C |
12 |
20 |
0.39 |
0.28 |
0.09 |
24 |
10 |
3500 |
1.3 |
0.20 |
5C |
50 |
80 |
0.90 |
0.32 |
0.10 |
24 |
17 |
3000 |
2.9 |
0.40 |
10C |
100 |
160 |
1.80 |
0.35 |
0.14 |
24 |
19 |
3000 |
4.3 |
0.65 |
25C |
250 |
400 |
3.50 |
0.40 |
0.18 |
24 |
39 |
2200 |
8 |
1.00 |

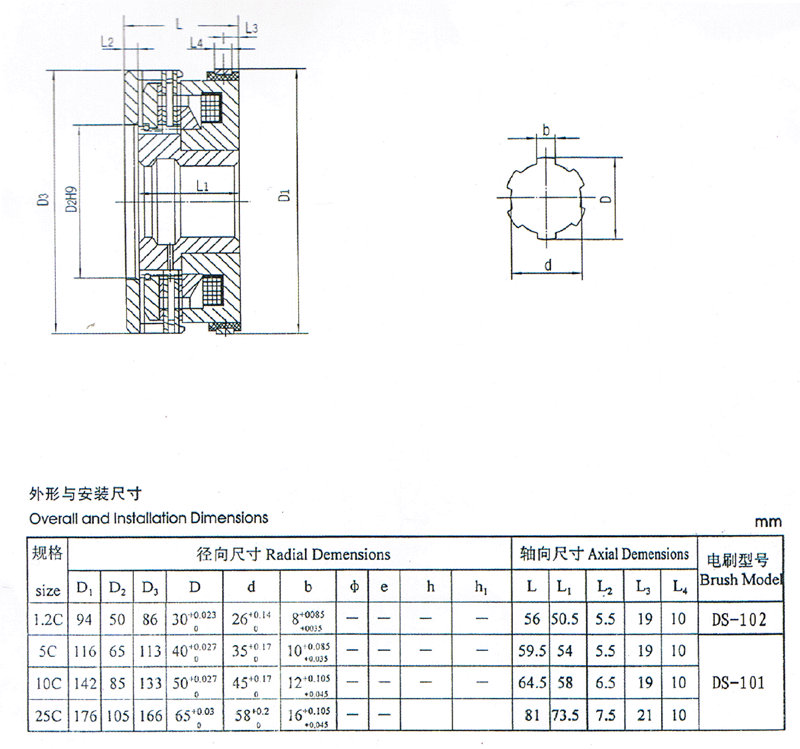

DLM5-C系列湿式多片电磁离合器外形及安装尺寸:
