LJ型径向弹性柱销联轴器
径向弹性柱销联轴器与弹性柱销联轴器的不同之处在于,它将若干个尼龙圆柱销向插入主、从动半联轴器凸缘端面上的半圆柱形槽组成的径向圆柱孔中,两半连轴器难过柱销传递转矩,由于柱销承面积大,因而承载能力高,可靠性好。为了防止其脱出,在柱销外端装有挡圆。这种联轴器具有一定的减振缓冲和补偿两轴相对位移的能力( x、 y=1mm, =0.35°-1),更换柱销时需不移动两半联轴器,工作环境温度为-35-85℃,其缺点上各柱销受力不均匀。

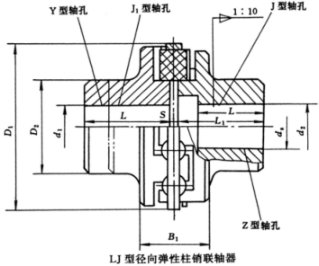

LJ型径向弹性柱销联轴器基本参数和主要尺寸(JB/T7849-95)/mm
型号 |
公称转
矩Tn/
N·m |
许用转
速[n]/
r·min-1 |
轴孔直径
d1、d2、d3 |
轴孔长度 |
D1 |
D2 |
S |
B1 |
转动惯
量I/
kg·m2 |
质量
m/kg | |||
Y型 |
J1型 |
J、Z型 | |||||||||||
L |
L1 |
L | |||||||||||
LJ1 |
1250 |
5000 |
25、28 |
62 |
44 |
62 |
44 |
158 |
75 |
4 |
84 |
0.026 |
11.9 |
30、32、35、38 |
82 |
60 |
82 |
60 | |||||||||
40、42、(45)、(48) |
112 |
84 |
112 |
84 | |||||||||
LJ2 |
2000 |
4400 |
30、32、35、38 |
82 |
60 |
82 |
60 |
178 |
85 |
4 |
88 |
0.051 |
19.3 |
40、42、45、48、(50)、(55)、(56) |
112 |
84 |
112 |
84 | |||||||||
LJ3 |
3150 |
4000 |
30、32、35、38 |
82 |
60 |
82 |
60 |
200 |
100 |
96 |
0.091 |
23.5 | |
40、42、45、48、50、55、56 |
112 |
84 |
112 |
84 | |||||||||
60、63、65 |
142 |
107 |
— |
— | |||||||||
LJ4 |
4500 |
3500 |
30、32、35、38 |
82 |
60 |
82 |
60 |
224 |
120 |
100 |
0.166 |
31.4 | |
40、42、45、48、50、55、56 |
112 |
84 |
112 |
84 | |||||||||
60、63、65、70、71、75 |
142 |
107 |
142 |
107 | |||||||||
LJ5 |
6300 |
3000 |
40、42、45、48、50、55、56 |
112 |
84 |
112 |
84 |
260 |
140 |
8 |
114 |
0.34 |
52.3 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 | |||||||||
80、85、(90)、(95) |
172 |
132 |
172 |
132 | |||||||||
LJ6 |
12500 |
2600 |
50、55、56 |
112 |
84 |
112 |
84 |
320 |
170 |
118 |
0.8 |
79 | |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 | |||||||||
80、85、90、95 |
172 |
132 |
172 |
132 | |||||||||
100、110 |
212 |
167 |
212 |
167 | |||||||||
LJ7 |
20000 |
2500 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 |
380 |
190 |
136 |
1.9 |
125 | |
80、85、90、95 |
172 |
132 |
172 |
132 | |||||||||
100、110、(120) |
212 |
167 |
212 |
167 | |||||||||
LJ8 |
31500 |
2300 |
70、71、75 |
142 |
107 |
142 |
107 |
420 |
220 |
142 |
3.1 |
171 | |
80、85、90、95 |
172 |
132 |
172 |
132 | |||||||||
100、110、120、125 |
212 |
167 |
212 |
167 | |||||||||
130、140 |
252 |
202 |
252 |
202 | |||||||||
LJ9 |
45000 |
2100 |
80、85、90、95 |
172 |
132 |
172 |
132 |
470 |
250 |
148 |
5.4 |
237 | |
100、110、120、125 |
212 |
167 |
212 |
167 | |||||||||
130、140、150 |
252 |
202 |
252 |
202 | |||||||||
160 |
302 |
242 |
302 |
242 | |||||||||
LJ10 |
63000 |
1900 |
90、95 |
172 |
132 |
172 |
132 |
530 |
230 |
168 |
9.4 |
328 | |
100、110、120、125 |
212 |
167 |
212 |
167 | |||||||||
130、140、150 |
252 |
202 |
252 |
202 | |||||||||
160、170、(180) |
302 |
242 |
302 |
242 | |||||||||
LJ11 |
80000 |
1800 |
90、95 |
172 |
132 |
172 |
132 |
580 |
230 |
168 |
12.9 |
380 | |
100、110、120、125 |
212 |
167 |
212 |
167 | |||||||||
130、140、150 |
252 |
202 |
252 |
202 | |||||||||
160、170、180 |
302 |
242 |
302 |
242 | |||||||||
LJ12 |
100000 |
1700 |
110、120、125 |
212 |
167 |
212 |
167 |
630 |
310 |
172 |
18.9 |
480 | |
130、140、150 |
252 |
202 |
252 |
202 | |||||||||
160、170、180 |
302 |
242 |
302 |
242 | |||||||||
190、200 |
352 |
282 |
352 |
282 | |||||||||
LJ13 |
125000 |
1600 |
110、120、125 |
212 |
167 |
212 |
167 |
680 |
340 |
198 |
28 |
566 | |
130、140、150 |
252 |
202 |
252 |
202 | |||||||||
160、170、180 |
302 |
242 |
302 |
242 | |||||||||
190、200、220 |
352 |
282 |
352 |
282 | |||||||||
LJ14 |
160000 |
1500 |
130、140、150 |
252 |
202 |
252 |
202 |
740 |
370 |
202 |
42 |
777 | |
160、170、180 |
302 |
242 |
302 |
242 | |||||||||
190、200、220 |
352 |
282 |
352 |
282 | |||||||||
240 |
410 |
330 |
— |
— | |||||||||
LJ15 |
250000 |
1400 |
150 |
252 |
202 |
252 |
202 |
840 |
400 |
206 |
70 |
1030 | |
160、170、180 |
302 |
242 |
302 |
242 | |||||||||
190、200、220 |
352 |
282 |
352 |
282 | |||||||||
240、250、260 |
410 |
330 |
— |
— | |||||||||
LJ16 |
355000 |
1200 |
160、170、180 |
302 |
242 |
302 |
242 |
940 |
400 |
212 |
110 |
1240 | |
190、200、220 |
352 |
282 |
352 |
282 | |||||||||
240、250、260 |
410 |
330 |
— |
— |
注:1.带( )孔径不适用于J、Z型轴孔。
2.表中转动惯量和质量是按联轴器最大实体计算的近似值。
