调速型液力偶合器与其它机械联轴装置相比具有以下特点：
      1．调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速，当与离心式风机、水泵相配时，其调速范围为1 ～ 1/4，当与活塞式机械相配时，其调速范围为1 ～ 1/3；
      2．调速型液力偶合器能使电机空载启动，不必选择过大功率余量能力的电动机等原动机，并且可以减少电网负荷的波动；
      3．调速型液力偶合器具有过载保护的性能；
      4．隔离振动，减缓冲击；
      5．调速型液力偶合器的传动部件间无直接机械接触、使用寿命长；
      6．调速型液力偶合器在额定负载下有较高的传动效率；
      7．调速型液力偶合器具有液力控制调速装置和两个半轴，易于实现远距离自动操作；
     调速型液力偶合器具有结构合理，性能先进，可靠性高，能满足冶金、建材、发电等行业长期连续运转工况要求。



调速型液力偶合器主机及配套件主要技术参数

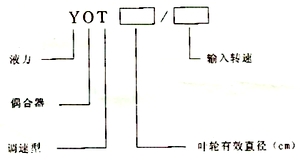

1、液力偶合器的型号注解：



2、调速型液力偶合器技术参数（参看表1、表2、表3）

表1YOT系列调速液力偶合器主要技术参数：

型号	转速 （转/分）	功 率 （千瓦）	调速范围	滑差	调速时间 （秒）	工作油 牌号	装油量约 （升）	重量 （公斤）
YOT45/30	2970	350-800	25%-97%	≤3%	＜30	22°透平油	250	1300
YOT50/30	2970	600-1600	同上	同上	同上	同上	300	1400
YOT56/15	1470	200-400	同上	同上	同上	同上	300	1500
	970	50-100
YOT63/15	1470	380-620	同上	同上	同上	同上	300	1800
	970	90-220
	730	50-80
YOT71/15	1470	500-1100	同上	同上	同上	同上	380	2300
YOT71/10	970	200-380	同上	同上	同上	同上	380	2300
	730	70-140
YOT80/15	1470	700-1600	同上	同上	同上	同上	380	2500
YOT80/10	970	260-580	同上	同上	同上	同上	380	2500
	730	130-250
YOT90/10	970	500-1100	同上	同上	同上	同上	430	3200
	730	200-450
YOT100/10	970	800-1800	同上	同上	同上	同上	430	3500
	730	350-760

表2YOT系列调速型液力偶合器外形尺寸参数表：

型 号	转 速转/ 分	功 率 （千瓦）	A	B	C	D	E	F	G	H	I	m1- ￠1	m2- ￠2	m3- ￠3	￠4	￠5
YOT45/30	2970	350-880	960	1120	1088	635	131	3-240	50	800	1060	8-22	10-58	10-30	245	330
YOT50/30	2970	600-1600	1000	1120	1184	700	93.5	3-225	50	800	1060	8-22	10-58	10-30	245	330
YOT56/15	1470	200-400	930	1200	1184	700	113.5	3-225	50	750	1140	8-22	10-58	10-30	245	330
	970	50-400
YOT63/15	1470	380-620	970	1200	1184	700	113.5	3-225	50	750	1140	10-22	10-58	10-30	245	330
	970	90-220
	730	50-80
YOT71/15	1470	500-1100	1200	1510	1394	750	152.4	4-220	50	900	1450	10-22	10-72	10-38	310	410
YOT71/10	970	200-380
	730	70-140
YOT80/15	1470	700-1600	1300	1510	1394	750	202.5	4-200	50	900	1450	10-22	10-88	10-46	380	500
YOT80/10	970	260-580
	730	130-250
YOT90/10	970	500-1100	1400	1770	1790	900	220	4-240	50	1068	1720	10-30	10-88	10-46	380	500
	730	200-450
YOT100/10	970	800-1800	1500	1770	1790	900	222.75	4-240	50	1068	1720	10-30	10-88	10-46	380	500

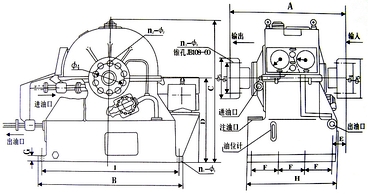

YOT系列调速型液力偶合器外形参数标注示意图（即表2的标注参数示意）

表3YOT系列调速型液力偶合器配用部件主要技术参数：

调速型液 力偶合器 型号	配用换热器主要技术参数					配用滤油器参数			配用电动执行器技术参数
	型号	公称换热面积 （m2）	外型尺寸			型号	通径 （m）	最大流量 （升/分）	型号均为	输入信号电流（MA）
			长	宽	高
YOT45/30	BR0.2	15	662	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT50/30	BR0.2	20	779	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT56/15	BR0.1	6	541	315	705	XU-A160×30F	40	160	DKJ-2100Ⅲ	4-20
YOT63/15	BR0.1	8	685	315	705	XU-A160×30F	40	160	DKJ-2100Ⅲ	4-20
YOT71/15	BR0.2	20	779	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT71/10	BR0.1	8	685	315	705	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT80/15	BR0.2	25	897	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT80/10	BR0.1	10	779	315	705	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT90/10	BR0.2	12	591	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT100/10	BR0.2	12	591	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20

 说明：
1、换热器换热面积应由用户按使用工程选配，本公司也可代为选配价格另计。表中所列换热器换热面积数值是按偶合器平均功率选取，仅供用户参考，不作为定货依据。
2、表中未列出电动操作器技术参数，本产品选用DFD-0500型操作器。表中未列出电动操作器技术参数，本产品选用DFD-0500型操作器。
3、配用仪表技术参数中的电接点压力表的型号均为：YTX-150A 和YTX-150A ；测量范围均为：0 ～ 0.16MPa 和0 ～ 0.6MPa；电接点压力式温度计的型号均为：WTZ-603；测量范围均为：0 ～ 100℃ 。
