DTIIN1型滚柱逆止器









 DT Ⅱ N1 型滚柱式逆止器常与减速机配套，用于 DT Ⅱ型带式输送机及其他需要逆止的机械设备。其优点是逆止迅速，倒转距离小。

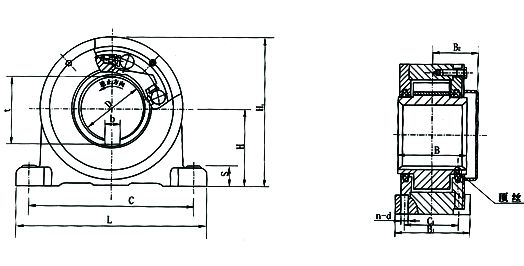

DTII N 1 型滚柱逆止器的基本尺寸、参数和线型图：
 　 　
规格 最大逆止力矩
KN.M		 D B B 1 B 2 C L C 1 H H 1 S b t n-d 重量
kg		 配用减速器型号
DTIIN1-9 6.9 90 140 140 175 400 450 90 160 310 48 25 95.4 4-Φ21 92.8 DCY200
DTIIN1-10 100 28 106.4 91.2 DCY224
DTIIN1-11 110 116.4 89.4 DCY250
DBY250
DTIIN1-12 13.9 120 170 170 160 430 480 120 175 340 32 127.4 123.0 DCY280
DBY280
DTIIN1-14 23.3 140 230 230 220 510 580 170 215 420 53 36 148.4 4-Φ26 192.0 DCY315
DBY315
